Parker C5 หาซื้อยาก? รับผลิตซีลกลึง CNC ตามแบบ สำหรับงานคอหมุนและระบบไฮดรอลิก

💡 สรุปข้อมูลสำคัญ (Direct Answer): ซีล Parker C5 และบริการกลึงซีล CNC ตามแบบ

Parker Prädifa C5 (Compound N3584) เป็นซีลโรตารี (Rotary Seal) สำหรับช่องทางน้ำมันแรงดันต่ำในระบบข้อต่อหมุน (แรงดันใช้งานสูงสุด 20 bar, ความเร็วรอบผิวสัมผัส ≤ 0.2 m/s, อุณหภูมิ -30°C ถึง +100°C) ใช้ในเครื่องจักรก่อสร้าง คอหมุนรถขุด (Swivel Joint / Center Joint) เครื่องจักรเคลื่อนที่ และระบบไฮดรอลิกเครื่องมือกล หากกำลังค้นหาซีล Parker C5 แล้วไม่พบขนาดที่ต้องการ SEALTHAI มีบริการประเมินและผลิตซีลกลึง CNC ตามแบบ โดยพิจารณา Profile ให้เหมาะกับลักษณะการใช้งานจริง

Parker Prädifa C5 เป็นซีลโรตารีสำหรับช่องทางน้ำมันแรงดันต่ำในระบบข้อต่อหมุน ใช้ในเครื่องจักรก่อสร้าง เครื่องจักรเคลื่อนที่ และระบบไฮดรอลิกเครื่องมือกล

หากกำลังค้นหาซีล Parker C5 แล้วไม่พบขนาดที่ต้องการ หรือติดปัญหาอะไหล่ Parker C5 หาซื้อยาก / ต้องรอนำเข้าเป็นเวลานาน SEALTHAI มีบริการประเมินและผลิตซีลกลึง CNC ตามแบบ (Custom Machined Seals) โดยพิจารณา Profile และเกรดวัสดุให้เหมาะกับลักษณะการใช้งานของเครื่องจักรแต่ละระบบ

บริการรับผลิตซีลกลึง CNC ตามแบบ ทดแทนซีลหายากสำหรับระบบไฮดรอลิกและคอหมุน SEALTHAI

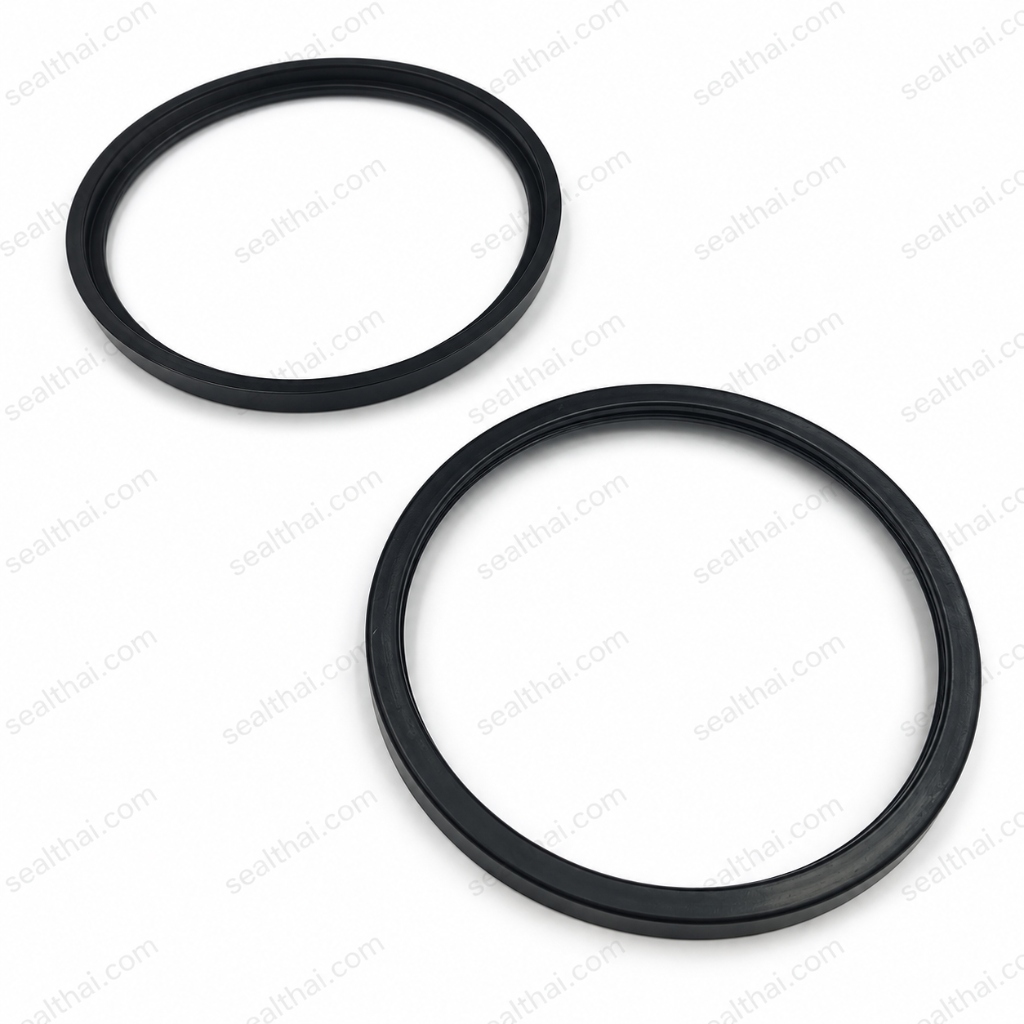

ตัวอย่างงานผลิตซีลกลึง CNC ตามแบบ (Custom CNC Machined Seals) โดย SEALTHAI

Parker C5 ใช้กับเครื่องจักรและ Application อะไรบ้าง?

การเลือกใช้หรือสั่งกลึงซีลทดแทน Parker C5 จำเป็นต้องเข้าใจตำแหน่งและลักษณะการทำงานของเครื่องจักรเป็นหลัก โดยกลุ่มงานที่พบการใช้ซีลรุ่นนี้บ่อยที่สุด 5 กลุ่มหลัก ได้แก่:

1. รถขุดและเครื่องจักรก่อสร้าง (Excavator / Construction Machinery)

ใช้ในกลุ่มชุดส่งน้ำมันไฮดรอลิกแบบหมุน โดยเฉพาะซีลปิดปลายช่องทางแรงดันต่ำของชุดโรตารี ช่างซ่อมเครื่องจักรหนักมักค้นหาด้วยคำว่า ซีลคอหมุนรถขุด, ซีลสวิปจอยท์ (Swivel Joint Seal / Center Joint Seal) หรือ ซีลข้อต่อหมุน

2. ข้อต่อหมุนไฮดรอลิก (Hydraulic Swivel Joint)

ใช้กับระบบส่งน้ำมันระหว่างส่วนที่อยู่กับที่ (Stator/Housing) และส่วนที่เคลื่อนที่แบบหมุน (Rotor/Shaft) โดย C5 เหมาะกับตำแหน่งซีลปลายช่องทางแรงดันต่ำ (End-channel low-pressure rotary seal) ตามข้อกำหนดของผู้ผลิต

3. ชุดจ่ายน้ำมันโรตารี (Rotary Distributor / Rotary Union)

เป็นชุดที่มีการจ่ายหรือส่งผ่านน้ำมันไฮดรอลิกระหว่างชิ้นส่วนหมุนและชิ้นส่วนอยู่กับที่ ต้องเลือกชนิดซีลให้ตรงกับตำแหน่งแรงดัน (ช่องแรงดันสูง vs ช่องปลายแรงดันต่ำ) และรูปแบบการหมุนอย่างถูกต้อง

4. ระบบไฮดรอลิกเครื่องจักรกลหนัก (Mobile Hydraulics)

เช่น เครื่องจักรก่อสร้าง รถเครน รถตัก และเครื่องจักรเคลื่อนที่ที่มีระบบส่งน้ำมันผ่านข้อต่อหมุน ทั้งนี้ต้องตรวจสอบรุ่นเครื่องจักรและตำแหน่งซีลในแต่ละร่องก่อนสั่งผลิต

5. ระบบไฮดรอลิกเครื่องมือกล (Machine Tool Hydraulics)

เหมาะกับตำแหน่งซีลโรตารีแรงดันต่ำและรอบหมุนช้าตามที่ Parker กำหนด ไม่ใช่ซีลสำหรับเพลาหมุนรอบจัดทุกประเภท

สเปกทางวิศวกรรมของซีลโรตารี Parker Prädifa C5 (Engineering Specifications)

จากตารางข้อมูลเทคนิคในแค็ตตาล็อก Parker Prädifa (Rotordichtungen / Rotary Seals) ซีลโปรไฟล์ C5 ถูกออกแบบให้มีขอบซีล (Sealing Lip) สัมผัสที่ด้านรูใน (Inside Diameter) สำหรับงานเคลื่อนที่แบบหมุนหรือบิดตัวไปมา (Rotary / Pivoting movement) โดยมีพารามิเตอร์ขีดจำกัดการใช้งานดังนี้:

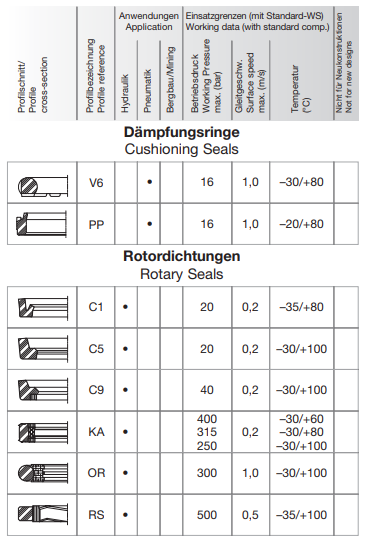

ตารางสเปกแค็ตตาล็อก Parker Prädifa C5 Rotary Seals แรงดัน 20 bar ความเร็วรอบ 0.2 m/s อุณหภูมิ -30 ถึง +100 องศาเซลเซียส
ข้อมูลเปรียบเทียบสเปกซีลโรตารี Parker Prädifa รุ่น C1, C5, C9, KA, OR และ RS (กรอบสีเหลือง: รุ่น C5 แรงดันสูงสุด 20 bar, ความเร็วผิว 0.2 m/s, อุณหภูมิ -30°C ถึง +100°C)
  • แรงดันใช้งานสูงสุด (Working Pressure max.): ไม่เกิน 20 bar (เหมาะสำหรับช่องทางระบายหรือปิดปลายช่องทางน้ำมันแรงดันต่ำในชุด Swivel Joint)
  • ความเร็วรอบผิวสัมผัสสูงสุด (Surface Speed max.): ไม่เกิน 0.2 m/s (งานหมุนรอบช้า หรือหมุนสวิงไป-กลับ เช่น คอหมุนรถขุด)
  • ช่วงอุณหภูมิใช้งาน (Temperature Range): -30°C ถึง +100°C (สำหรับเกรดวัสดุมาตรฐาน N3584 กลุ่มยาง NBR ผสมพิเศษ)

ขนาด Parker C5 ที่พบในแค็ตตาล็อก

ตารางรหัสอะไหล่และขนาดมาตรฐานของซีล Parker C5 (วัสดุ N3584) ที่พบบ่อยในชุดคอหมุนและระบบไฮดรอลิก มีรายละเอียดมิติ (ID × OD × THK) เส้นผ่านศูนย์กลางรูใน x วงนอก x หนา และความกว้างร่องติดตั้ง (Groove Width L) ดังนี้:

รหัส Parker (Part Number) (ID × OD × THK) เส้นผ่านศูนย์กลางรูใน x วงนอก x หนา (mm) ร่อง L / Groove Width (mm)
C5 4057 N3584 45×57×7.5 8.5
C5 6010 N3584 60×72×8.5 9.5
C5 6037 N3584 65×77×6 7
C5 9010 N3584 90×102×8.5 9.5
C5 9049 N3584 95×107×7.5 8.5
C5 9050 N3584 95×112×10 11
C5 B010 N3584 110×130×10 11
C5 B050 N3584 115×135×10 11
C5 D050 N3584 130×150×10 11
C5 F020 N3584 150×170×10 11
C5 J020 N3584 180×200×10 11
C5 M045 N3584 220×245×12.5 13.5

งานกลึง Rod Seal S141 / DS141 NBR ของ SEALTHAI และข้อควรระวังในการเลือก Profile

SEALTHAI รับผลิตซีลตามแบบด้วยเครื่องกลึง CNC ความละเอียดสูง รวมถึง Profile DS141 / S141 วัสดุ NBR ความแข็ง 85 Shore A

ตัวอย่างขนาดงานกลึงที่ลูกค้าสั่งผลิตบ่อย ได้แก่ 95×107×7.5 mm และ 115×135×10 mm (ซึ่งมีมิติรูใน × วงนอก × ความหนา ตรงกับรหัส C5 9049 และ C5 B050)

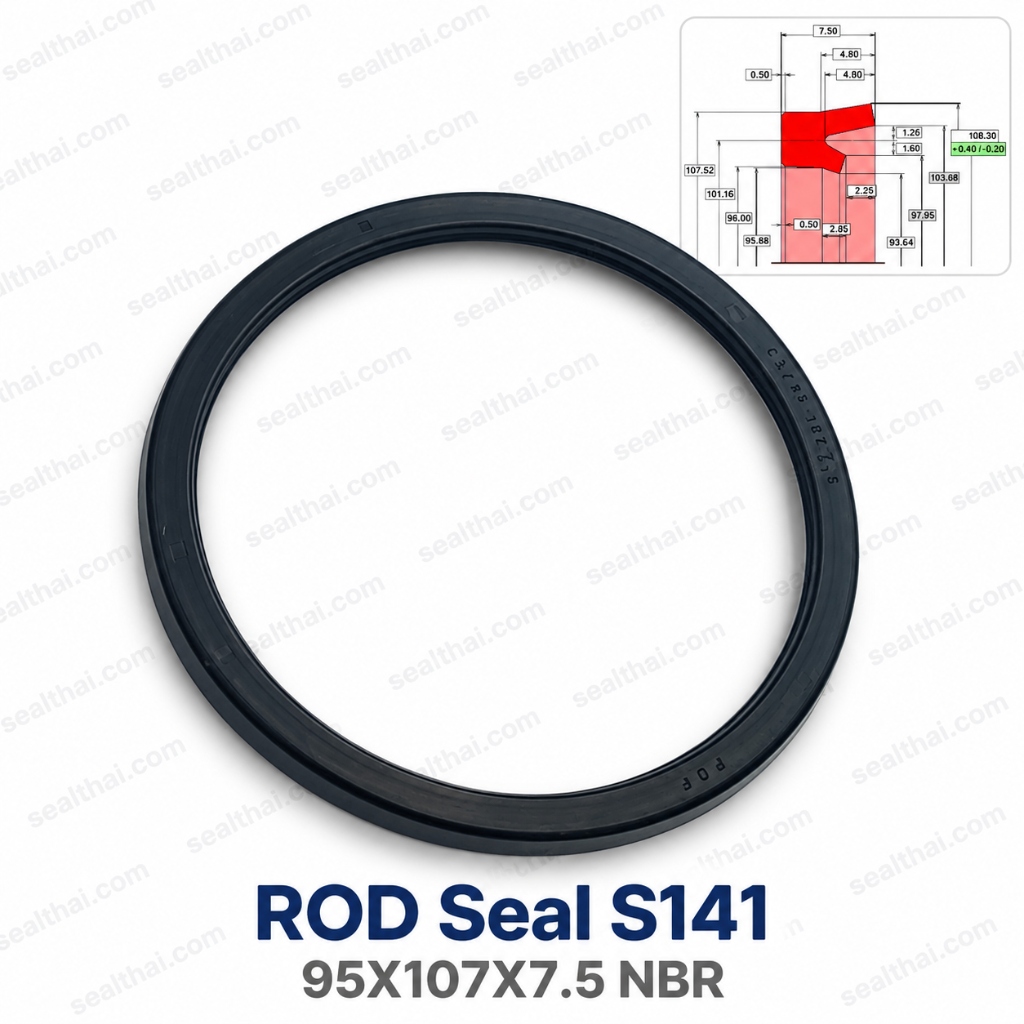

งานกลึงซีล CNC ROD Seal S141 DS141 ขนาด 95x107x7.5 mm วัสดุ NBR 85 Shore A โดย SEALTHAI
งานกลึง CNC: ROD Seal S141 ขนาด 95×107×7.5 mm (NBR 85 Shore A)

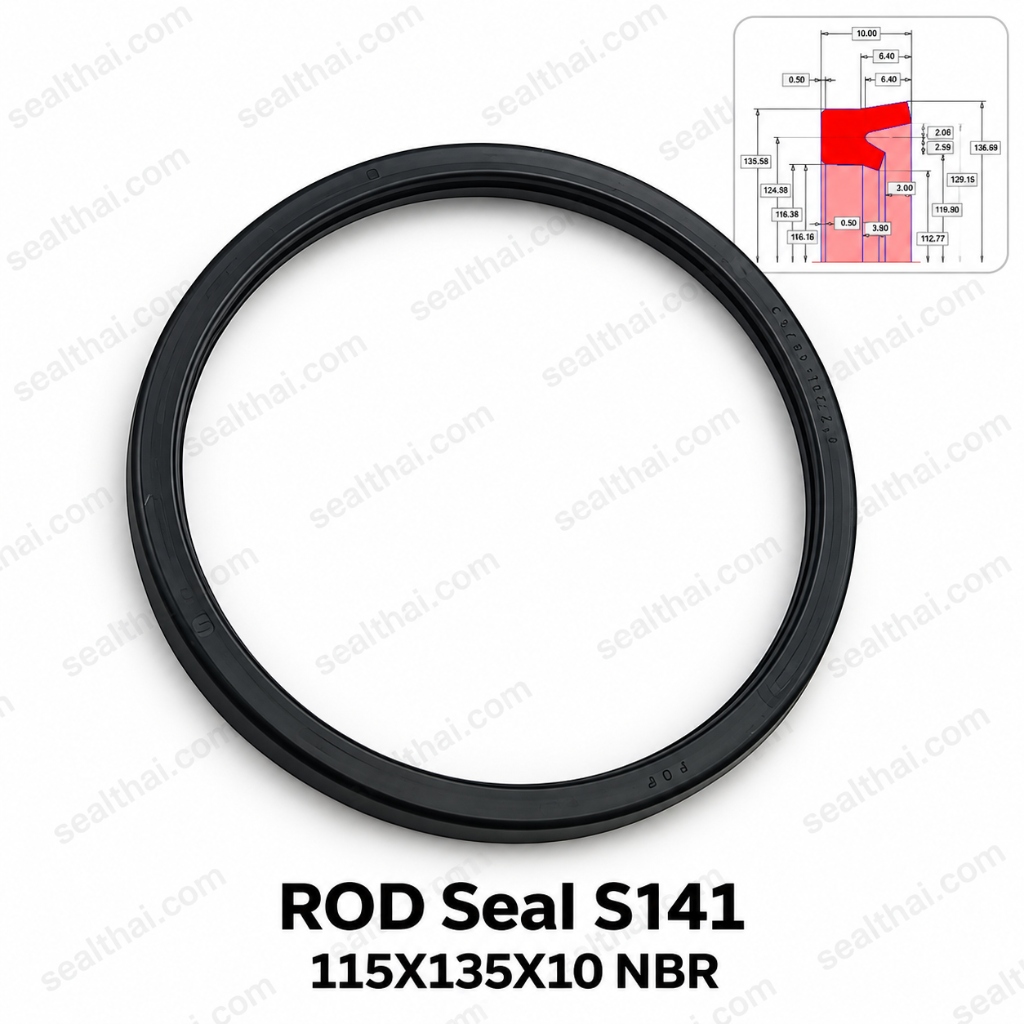

งานกลึงซีล CNC ROD Seal S141 DS141 ขนาด 115x135x10 mm วัสดุ NBR 85 Shore A โดย SEALTHAI
งานกลึง CNC: ROD Seal S141 ขนาด 115×135×10 mm (NBR 85 Shore A)

⚠️ ข้อควรระวังทางวิศวกรรม: ความแตกต่างระหว่าง Rod Seal DS141/S141 กับ Rotary Seal C5

DS141 (หรือ S141) เป็นซีลแกนทางเดียว (Single-acting Rod Seal) ที่เหมาะกับงานซีลแกนกระบอกลมและงานไฮดรอลิกแรงดันต่ำบางประเภทที่เคลื่อนที่แนวตรง (Reciprocating) ไม่ใช่ซีลโรตารีโดยตรง

สำหรับลูกค้าที่ต้องการซีลทดแทน Parker C5 ซึ่งทำงานแบบหมุน (Rotary Motion เช่น คอหมุนรถขุด หรือ Swivel Joint) ควรส่งตัวอย่างซีลเดิมหรือ Drawing เพื่อประเมินการผลิต Rotary Seal Profile ที่เหมาะสม แทนการเลือก DS141 จากขนาดเพียงอย่างเดียว เพื่อป้องกันปากซีลบิดตัวหรือสึกหรอก่อนกำหนด

ตารางเปรียบเทียบทางเลือกการซ่อมบำรุง: Parker C5 vs ซีลกลึง CNC ตามแบบ

หัวข้อเปรียบเทียบ Parker Prädifa C5 (N3584) งานกลึง CNC Rotary Profile (ตามแบบโดย SEALTHAI) งานกลึง CNC Profile S141 / DS141 (NBR 85 Shore A)
ลักษณะการเคลื่อนที่หลัก หมุน / สวิง (Rotary / Pivoting) ออกแบบหน้าตัดเฉพาะสำหรับงานหมุน (Rotary) ชักขึ้น-ลงแนวตรง (Reciprocating Rod)
แรงดันใช้งานสูงสุด ≤ 20 bar (ช่องทางแรงดันต่ำ) ปรับเลือก Profile และวัสดุตามแรงดันจริงของระบบ กระบอกลมและไฮดรอลิกแรงดันต่ำ
ระยะเวลารอสินค้า (Downtime) บางขนาดหายาก อาจต้องรอนำเข้าหลายสัปดาห์ สั่งกลึงด่วนตามขนาดร่องจริง ลดเวลาจอดเครื่องจักร สั่งกลึงด่วนได้ทันทีตามขนาด ID × OD × THK
ความเหมาะสมในการทดแทน C5 อะไหล่ตรงรุ่นตามแค็ตตาล็อก ✅ แนะนำเมื่อต้องการทดแทนงานหมุน (ประเมินจากตัวอย่าง/Drawing) ⚠️ ใช้เฉพาะจุดที่เป็นงานชักแกนแรงดันต่ำ ไม่แนะนำให้ดูแค่ขนาดไปใส่งานหมุนโดยไม่ประเมินก่อน

เช็กลิสต์ข้อมูลที่ควรแจ้งก่อนสั่งผลิตซีลสำหรับรถขุดและระบบไฮดรอลิก

เพื่อให้ทีมเทคนิคของ SEALTHAI ประเมินหน้าตัด (Profile) และเกรดวัสดุ (เช่น NBR 85 Shore A, H-PU, Viton/FKM หรือ PTFE ผสม) ได้อย่างแม่นยำ ลูกค้าสามารถส่งข้อมูลต่อไปนี้ให้ตรวจสอบก่อนเสนอราคาผลิต:

  1. ชื่อและรุ่นเครื่องจักร / ตำแหน่งที่ติดตั้ง: เช่น คอหมุนรถขุด (Swivel Joint), ชุดจ่ายน้ำมันโรตารี (Rotary Union) หรือกระบอกสูบ
  2. รูปถ่ายซีลเดิมและลักษณะหน้าตัด (Profile): ถ่ายให้เห็นขอบปากซีลด้านใน ด้านนอก และร่องติดตั้ง
  3. หมายเลขอะไหล่เดิม (Part Number): เช่น C5 9049 N3584 หรือ C5 B050 N3584 (ถ้ามี)
  4. ขนาดที่วัดได้จริง: รูใน × โตนอก × ความหนา (ID × OD × THK) และความกว้างร่อง L (mm)
  5. รายละเอียดสภาวะการใช้งาน: ลักษณะการเคลื่อนที่ (หมุนโรตารี vs ชักขึ้น-ลง), แรงดันน้ำมัน, อุณหภูมิ และชนิดของเหลว
หมายเหตุ: เป็นบริการผลิตตามแบบ ไม่ใช่การจำหน่าย Parker ของแท้ และการผลิตซีลทดแทนต้องผ่านการตรวจสอบความเหมาะสมก่อน
