ซีลกันฝุ่นกระบอกไฮดรอลิก รุ่น LBH (Double-Lip Dust Wiper Seal) พร้อมตารางขนาดมาตรฐาน

หมวดหมู่: ซีลไฮดรอลิก (Hydraulic Seals) • เผยแพร่โดย: SEALTHAI Technical Engineering

ซีลกันฝุ่นไฮดรอลิก รุ่น LBH (Double-Lip All-Rubber Dust Wiper Seal) เป็นซีลกันฝุ่นปากคู่แบบยางสังเคราะห์ล้วน ออกแบบมาเพื่อป้องกันสิ่งสกปรก ฝุ่นละออง ดิน โคลน และน้ำไม่ให้เล็ดลอดเข้าสู่กระบอกสูบ พร้อมปากซีลด้านในที่ทำหน้าที่รีดฟิล์มน้ำมันไฮดรอลิกกลับเข้าสู่ระบบเพื่อป้องกันการรั่วซึม เหมาะสำหรับกระบอกสูบไฮดรอลิกและนิวเมติกส์ในงานอุตสาหกรรมและเครื่องจักรกลหนักทุกประเภท

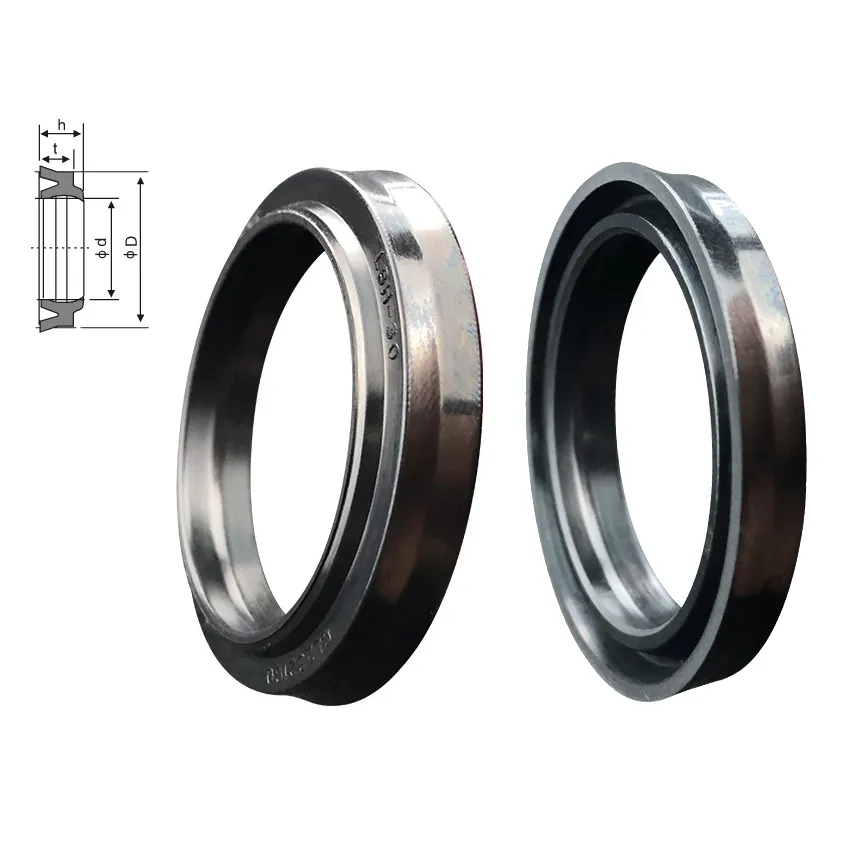

ซีลกันฝุ่นกระบอกไฮดรอลิก รุ่น LBH Dust Wiper Seal

รูปตัดและโครงสร้างหน้าตัดซีลกันฝุ่นกระบอกไฮดรอลิก รุ่น LBH (SEALTHAI)

จุดเด่นและคุณสมบัติทางเทคนิคของซีลกันฝุ่น LBH

ข้อกำหนดความเรียบผิวชิ้นงาน (Surface Roughness Specifications)

ตำแหน่งพื้นผิว ค่าความเรียบ Ra ค่าความเรียบ Rt
ผิวแกนเพลาเลื่อน (Sliding Surface) ≤ 0.3 µm ≤ 4.0 µm
ก้นร่องกระบอก (Surface of Housing) ≤ 1.8 µm ≤ 10.0 µm
ผนังร่องด้านข้าง (Sides of Housing) ≤ 3.0 µm ≤ 16.0 µm

ตารางขนาดมาตรฐานซีลกันฝุ่น LBH (Standard Metric Size Chart)

ตารางระบุขนาด: รูในแกน (d) × โตนอกร่อง (D) × ความหนาบ่า (h) / ความหนารวม (t) หน่วยเป็นมิลลิเมตร

ลำดับ รหัสสินค้า ขนาด (Size d×D×h/t) รูในแกน (d) โตนอกร่อง (D) ความหนา (h/t) ติดต่อสอบถาม
1 LBH-11.2 11.2×19.2×4.5/6 11.2 mm 19.2 mm 4.5 / 6.0 mm สั่งซื้อ / เช็คสต็อก
2 LBH-12 12×20×4.5/6 12.0 mm 20.0 mm 4.5 / 6.0 mm สั่งซื้อ / เช็คสต็อก
3 LBH-12.5 12.5×20.5×4.5/6 12.5 mm 20.5 mm 4.5 / 6.0 mm สั่งซื้อ / เช็คสต็อก
4 LBH-14 14×22×4.5/6 14.0 mm 22.0 mm 4.5 / 6.0 mm สั่งซื้อ / เช็คสต็อก
5 LBH-16 16×24×4.5/6 16.0 mm 24.0 mm 4.5 / 6.0 mm สั่งซื้อ / เช็คสต็อก
6 LBH-18 18×26×4.5/6 18.0 mm 26.0 mm 4.5 / 6.0 mm สั่งซื้อ / เช็คสต็อก
7 LBH-20 20×28×4.5/6 20.0 mm 28.0 mm 4.5 / 6.0 mm สั่งซื้อ / เช็คสต็อก
8 LBH-22 22×30×4.5/6 22.0 mm 30.0 mm 4.5 / 6.0 mm สั่งซื้อ / เช็คสต็อก
9 LBH-22.4 22.4×30.4×4.5/6 22.4 mm 30.4 mm 4.5 / 6.0 mm สั่งซื้อ / เช็คสต็อก
10 LBH-23.5 23.5×31.5×4.5/6 23.5 mm 31.5 mm 4.5 / 6.0 mm สั่งซื้อ / เช็คสต็อก
11 LBH-25 25×33×4.5/6 25.0 mm 33.0 mm 4.5 / 6.0 mm สั่งซื้อ / เช็คสต็อก
12 LBH-28 28×36×4.5/6 28.0 mm 36.0 mm 4.5 / 6.0 mm สั่งซื้อ / เช็คสต็อก
13 LBH-30 30×38×4.5/6 30.0 mm 38.0 mm 4.5 / 6.0 mm สั่งซื้อ / เช็คสต็อก
14 LBH-31.5 31.5×39.5×5/6.5 31.5 mm 39.5 mm 5.0 / 6.5 mm สั่งซื้อ / เช็คสต็อก
15 LBH-32 32×40×5/6.5 32.0 mm 40.0 mm 5.0 / 6.5 mm สั่งซื้อ / เช็คสต็อก
16 LBH-35 35×43×5/6.5 35.0 mm 43.0 mm 5.0 / 6.5 mm สั่งซื้อ / เช็คสต็อก
17 LBH-35.5 35.5×43.5×5/6.5 35.5 mm 43.5 mm 5.0 / 6.5 mm สั่งซื้อ / เช็คสต็อก
18 LBH-36 36×44×5/6.5 36.0 mm 44.0 mm 5.0 / 6.5 mm สั่งซื้อ / เช็คสต็อก
19 LBH-38 38×46×5/6.5 38.0 mm 46.0 mm 5.0 / 6.5 mm สั่งซื้อ / เช็คสต็อก
20 LBH-40 40×48×5/6.5 40.0 mm 48.0 mm 5.0 / 6.5 mm สั่งซื้อ / เช็คสต็อก
21 LBH-45 45×53×5/6.5 45.0 mm 53.0 mm 5.0 / 6.5 mm สั่งซื้อ / เช็คสต็อก
22 LBH-48 48×56×5/6.5 48.0 mm 56.0 mm 5.0 / 6.5 mm สั่งซื้อ / เช็คสต็อก
23 LBH-50 50×58×5/6.5 50.0 mm 58.0 mm 5.0 / 6.5 mm สั่งซื้อ / เช็คสต็อก
24 LBH-53 53×61×5/6.5 53.0 mm 61.0 mm 5.0 / 6.5 mm สั่งซื้อ / เช็คสต็อก
25 LBH-55 55×63×5/6.5 55.0 mm 63.0 mm 5.0 / 6.5 mm สั่งซื้อ / เช็คสต็อก
26 LBH-56 56×64×5/6.5 56.0 mm 64.0 mm 5.0 / 6.5 mm สั่งซื้อ / เช็คสต็อก
27 LBH-58 58×66×5/6.5 58.0 mm 66.0 mm 5.0 / 6.5 mm สั่งซื้อ / เช็คสต็อก
28 LBH-60 60×68×5/6.5 60.0 mm 68.0 mm 5.0 / 6.5 mm สั่งซื้อ / เช็คสต็อก
29 LBH-63 63×71×5/6.5 63.0 mm 71.0 mm 5.0 / 6.5 mm สั่งซื้อ / เช็คสต็อก
30 LBH-65 65×73×5/6.5 65.0 mm 73.0 mm 5.0 / 6.5 mm สั่งซื้อ / เช็คสต็อก
31 LBH-67 67×75×5/6.5 67.0 mm 75.0 mm 5.0 / 6.5 mm สั่งซื้อ / เช็คสต็อก
32 LBH-70 70×80×6/8 70.0 mm 80.0 mm 6.0 / 8.0 mm สั่งซื้อ / เช็คสต็อก
33 LBH-71 71×81×6/8 71.0 mm 81.0 mm 6.0 / 8.0 mm สั่งซื้อ / เช็คสต็อก
34 LBH-75 75×85×6/8 75.0 mm 85.0 mm 6.0 / 8.0 mm สั่งซื้อ / เช็คสต็อก
35 LBH-80 80×90×6/8 80.0 mm 90.0 mm 6.0 / 8.0 mm สั่งซื้อ / เช็คสต็อก
36 LBH-85 85×95×6/8 85.0 mm 95.0 mm 6.0 / 8.0 mm สั่งซื้อ / เช็คสต็อก
37 LBH-90 90×100×6/8 90.0 mm 100.0 mm 6.0 / 8.0 mm สั่งซื้อ / เช็คสต็อก
38 LBH-95 95×105×6/8 95.0 mm 105.0 mm 6.0 / 8.0 mm สั่งซื้อ / เช็คสต็อก
39 LBH-98 98×108×6/8 98.0 mm 108.0 mm 6.0 / 8.0 mm สั่งซื้อ / เช็คสต็อก
40 LBH-100 100×110×6/8 100.0 mm 110.0 mm 6.0 / 8.0 mm สั่งซื้อ / เช็คสต็อก
41 LBH-105 105×115×6/8 105.0 mm 115.0 mm 6.0 / 8.0 mm สั่งซื้อ / เช็คสต็อก
42 LBH-110 110×120×6/8 110.0 mm 120.0 mm 6.0 / 8.0 mm สั่งซื้อ / เช็คสต็อก
43 LBH-112 112×122×6/8 112.0 mm 122.0 mm 6.0 / 8.0 mm สั่งซื้อ / เช็คสต็อก
44 LBH-115 115×125×6/8 115.0 mm 125.0 mm 6.0 / 8.0 mm สั่งซื้อ / เช็คสต็อก
45 LBH-120 120×133×7/9.5 120.0 mm 133.0 mm 7.0 / 9.5 mm สั่งซื้อ / เช็คสต็อก
46 LBH-125 125×138×7/9.5 125.0 mm 138.0 mm 7.0 / 9.5 mm สั่งซื้อ / เช็คสต็อก
47 LBH-136 136×149×7/9.5 136.0 mm 149.0 mm 7.0 / 9.5 mm สั่งซื้อ / เช็คสต็อก
48 LBH-140 140×153×7/9.5 140.0 mm 153.0 mm 7.0 / 9.5 mm สั่งซื้อ / เช็คสต็อก
49 LBH-145 145×158×7/9.5 145.0 mm 158.0 mm 7.0 / 9.5 mm สั่งซื้อ / เช็คสต็อก
50 LBH-150 150×163×7/9.5 150.0 mm 163.0 mm 7.0 / 9.5 mm สั่งซื้อ / เช็คสต็อก
51 LBH-160 160×173×7/9.5 160.0 mm 173.0 mm 7.0 / 9.5 mm สั่งซื้อ / เช็คสต็อก
52 LBH-165 165×179×7/9.5 165.0 mm 179.0 mm 7.0 / 9.5 mm สั่งซื้อ / เช็คสต็อก
53 LBH-175 175×188×7/9.5 175.0 mm 188.0 mm 7.0 / 9.5 mm สั่งซื้อ / เช็คสต็อก
54 LBH-180 180×193×7/9.5 180.0 mm 193.0 mm 7.0 / 9.5 mm สั่งซื้อ / เช็คสต็อก
55 LBH-200 200×213×7/9.5 200.0 mm 213.0 mm 7.0 / 9.5 mm สั่งซื้อ / เช็คสต็อก
56 LBH-205 205×218×7/9.5 205.0 mm 218.0 mm 7.0 / 9.5 mm สั่งซื้อ / เช็คสต็อก
57 LBH-210 210×223×7/9.5 210.0 mm 223.0 mm 7.0 / 9.5 mm สั่งซื้อ / เช็คสต็อก
58 LBH-220 220×234×7/9.5 220.0 mm 234.0 mm 7.0 / 9.5 mm สั่งซื้อ / เช็คสต็อก
59 LBH-224 224×237×7/9.5 224.0 mm 237.0 mm 7.0 / 9.5 mm สั่งซื้อ / เช็คสต็อก
60 LBH-230 230×244×7/9.5 230.0 mm 244.0 mm 7.0 / 9.5 mm สั่งซื้อ / เช็คสต็อก
61 LBH-240 240×256×10/13 240.0 mm 256.0 mm 10.0 / 13.0 mm สั่งซื้อ / เช็คสต็อก
62 LBH-250 250×266×10/13 250.0 mm 266.0 mm 10.0 / 13.0 mm สั่งซื้อ / เช็คสต็อก

💬 สนใจสั่งซื้อซีลกันฝุ่น LBH ทุกไซส์ ติดต่อร้าน SEALTHAI

ร้าน SEALTHAI มีสต๊อกซีลกันฝุ่น LBH, ซีลไฮดรอลิก U-Cup, ซีลแกน, ซีลลูกสูบ และโอริงครบทุกขนาดมาตรฐาน จัดส่งด่วนทั่วประเทศ พร้อมให้คำปรึกษาเทียบสเปกฟรีโดยทีมวิศวกรผู้ชำนาญการ
