เมื่อระบบไฮดรอลิกทำงานที่แรงดันสูงเกินกว่า 100 – 150 Bar (1,500 – 2,000 psi) ยางโอริงที่เหนียวนุ่มจะถูกแรงดันมหาศาลดันให้ไหลปลิ้นเข้าไปในช่องว่างระหว่างชิ้นส่วนโลหะ (Extrusion Gap) จนเนื้อยางแหว่งและฉีกขาด อุปกรณ์ชิ้นสำคัญที่วิศวกรใช้ป้องกันปัญหานี้คือ "แบคอัพริง" (Back-up Ring / แหวนหนุนกันปลิ้น)

1. Back-up Ring ทำงานอย่างไร?

Back-up Ring เป็นแหวนที่ผลิตจากพลาสติกวิศวกรรมที่มีความแข็งแกร่งสูง เช่น PTFE (Teflon), POM (Polyacetal), หรือ NBR แข็ง 90 Shore A ติดตั้งอยู่ด้านหลังของโอริง (ด้านตรงข้ามกับทิศทางแรงดัน):

  • เมื่อมีแรงดันน้ำมันดันเข้ามา ตัว Back-up Ring จะทำหน้าที่ "ปิดกั้นช่องว่าง (Bridge the Gap)" ไม่ให้เนื้อยางโอริงไหลลอดเข้าไปได้

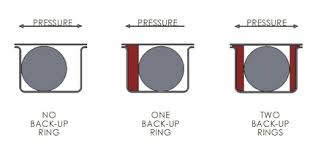

2. ตำแหน่งและจำนวนการใส่ Back-up Ring

  • แรงดันมาทิศทางเดียว (Single-acting Pressure): ใส่ Back-up Ring 1 วง ไว้ที่ฝั่งตรงข้ามกับแรงดัน
  • แรงดันมาสองทิศทาง (Double-acting Pressure): ใส่ Back-up Ring 2 วง ประกบหัวและท้ายของโอริง (Back-up Ring + O-Ring + Back-up Ring)

3. รูปแบบของ Back-up Ring ที่นิยมใช้

  1. แบบแหวนตัน (Solid Ring): ต้องสวมเข้าทางปลายเพลา ทนแรงดันได้ดีที่สุด
  2. แบบผ่าเฉียง (Spiral / Scarf Cut): ผ่าเอียง 45 องศา ช่วยให้สามารถง้างสวมเข้ากับร่องปิดได้ง่ายโดยไม่ต้องถอดรื้อแกน
