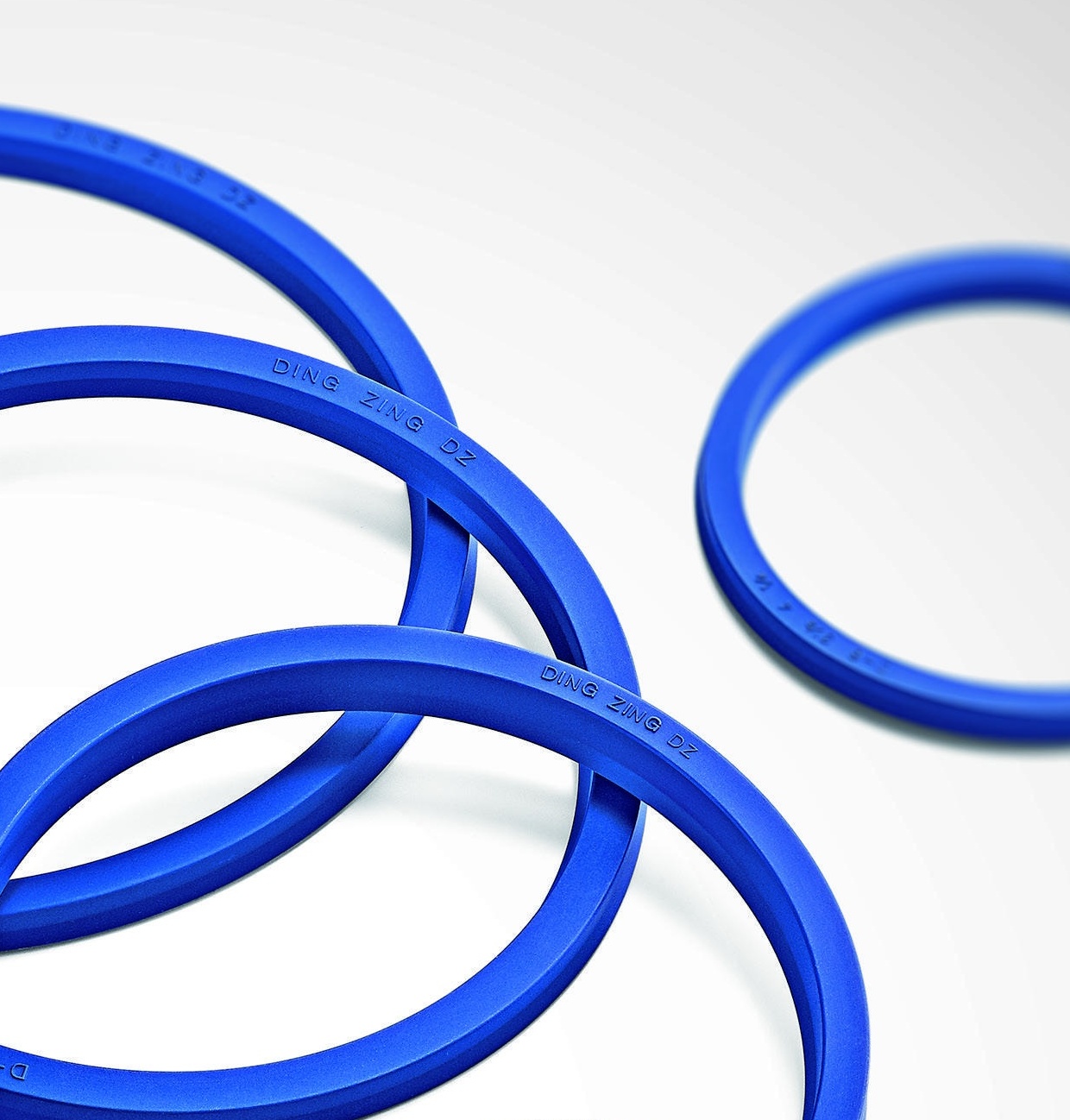

ในระบบไฮดรอลิกและนิวเมติก ซีล U-Cup (U-Seal / U-Ring) เป็นซีลปากเปิดที่ได้รับความนิยมสูงสุด แต่เมื่อเปิดดูในแคตตาล็อกวิศวกรรม จะพบว่ามีทั้ง Standard U-Cup (ยูรีเทนล้วน) และ Loaded U-Cup / Energized U-Cup (ที่มีเส้นยางโอริงสอดอยู่ตรงกลางร่อง) ซีลสองแบบนี้ต่างกันอย่างไร และงานแบบไหนที่ต้องเลือกใช้แบบเสริมยาง? มาหาคำตอบกันครับ

1. Standard U-Cup (ซีลยูคัพทั่วไป) ทำงานอย่างไร?

ซีล U-Cup ทั่วไปผลิตจากวัสดุ Polyurethane (PU / TPU) ความแข็ง 90-95 Shore A ขึ้นรูปเป็นตัว U ปากซีลจะอาศัย แรงดันของน้ำมันในระบบ เข้ามาดันถ่างปากซีลทั้งสองข้างให้แนบกับผนังร่องและแกนสูบ

  • ข้อจำกัด: เมื่อระบบทำงานที่ แรงดันต่ำมากๆ (0 – 10 Bar) หรือช่วงจังหวะที่ไม่มีแรงดัน น้ำมันอาจซึมหยดได้ เนื่องจากตัวโพลียูรีเทนมีความแข็ง จึงมีแรงคืนตัวเริ่มต้น (Initial Preload) ต่ำกว่ายาง

2. Loaded U-Cup (ซีลยูคัพเสริมยางโอริง) คืออะไร?

Loaded U-Cup หรือ Energized U-Cup คือการนำเส้นยางอิลาสโตเมอร์ (เช่น ยาง O-Ring หรือ Quad-Ring ยาง NBR/FKM) ใส่ไว้ในร่องกลางของตัว U-Cup โพลียูรีเทน

  • หลักการทำงาน: ตัวโอริงด้านในจะทำหน้าที่เป็น "สปริงยาง (Elastomeric Energizer)" ที่คอยออกแรงดันเบียดปากซีลยูรีเทนให้แนบสนิทกับผิวสัมผัสตลอดเวลา ตั้งแต่แรงดัน 0 Bar (Zero Pressure) ไปจนถึงแรงดันสูง

3. ตารางเปรียบเทียบการใช้งาน

คุณสมบัติ Standard U-Cup (PU ล้วน) Loaded U-Cup (เสริมยางด้านใน)
การซีลที่แรงดันต่ำ (0-10 Bar) ปานกลาง (อาจมีละอองซึม) ดีเยี่ยม (ปิดสนิท 100%)
การซีลที่แรงดันสูง (> 250 Bar) ดีเยี่ยม ดีเยี่ยม
การทำงานในสภาพอากาศหนาวเย็น PU แข็งตัว ประสิทธิภาพลดลง โอริงด้านในช่วยชดเชยการหดตัวได้ดี
การใช้งานที่เหมาะสม กระบอกไฮดรอลิกโรงงานทั่วไป รถขุด รถดั้ม งานนอกสถานที่ โหลดกระชาก

4. สรุป: ควรเลือกใช้แบบไหน?

เลือก Loaded U-Cup เมื่อ: เครื่องจักรของคุณต้องจอดค้างโหลดไว้นานๆ โดยห้ามกระบอกทรุดตัว, ระบบที่มีแรงดันแปรผันตั้งแต่ต่ำไปสูง, หรือกระบอกสูบเครื่องจักรกลหนักที่ต้องทำงานกลางแจ้ง ส่วนงานแรงดันคงที่ต่อเนื่องทั่วไป Standard U-Cup (เช่น รุ่น UN / DHS) ก็สามารถตอบโจทย์ได้อย่างคุ้มค่าราคาประหยัดครับ
